产品介绍
1 用途
DZB—100系列保持中间继电器 (以下称继电器) 具有自保持绕组,用于直流操作的继电保护回路中,以增加主保护继电器的触点数量和触点容量。
2 结构和动作原理
继电器为电磁式保持中间继电器。其线圈装在导磁体的铁芯上,它由工作绕组和保持绕组构成:DZB—115型,有一个工作绕组 (电流绕组) 和一个保持绕组 (电压绕组);DZB—127型有一个工作绕组 (电压绕组) 和两个保持绕组 (电流绕组);DZB—138型有一个工作
绕组 (电压绕组)、两个保持绕组 (电流绕组) 和一个阻尼绕组 (端子7—8)。
继电器的动、静接触系统分别固定于衔铁和磁轭板上。衔铁与磁轭板用锡青铜连接片铰链 (138型用支柱绞链),借拉力弹簧作用,使继电器返回。
继电器装于胶木底座上,盖以透明塑料外壳。
继电器可以前面接线也可以后面接线。
其型号和规格见表1。内部接线图见图1。外形和安装尺寸见《附录》。
3 技术数据(见表2)
4 订货须知
在订货单中应指明:
a. 型号和名称;
b. 额定工作值及额定保持值;
c. 接线方式,前面接线或后面接线 (不注明按后面接线供应安装接线零件);
d. 订货数量;
e. 交货地址及单位。
表 1
型号
|
额定值
|
保持绕组数
|
阻尼
绕组数
|
触点规格代号
|
||
动作值
|
保持值
|
电流
|
电压
|
|||
DZB-115
|
0.5、1、2、4、8A
|
24、48、110、220V
|
|
1
|
|
002
|
DZB-127
|
110、220V
|
1、2、4A
|
2
|
|
|
40
|
DZB-138
|
24、48、110、220V
|
1、2、4A
|
2
|
|
1
|
30
|
注:DZB—138型为电压动作、电流保持、带阻尼绕组延时动作。
触点规格代号由三位数字组成,自左至右分别表示动合、动断及转换触点。
图注:
DZB-115:1、2保持绕组,3、4工作绕组;
DZB-127:1、2工作绕组,3、4,5、6保持绕组;
DZB-138:1、2工作绕组,3、4,5、6保持绕组,7、8阻尼绕组;

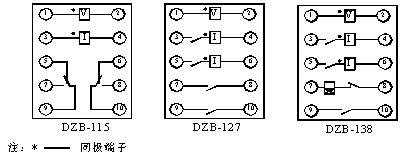

图1 内部接线图 (前视)
